XGN15-12高压环网柜-SF6负荷开关柜生产厂家-紫光电气

◇◇◇◇ 产品简介◇◇◇◇

Product Brief

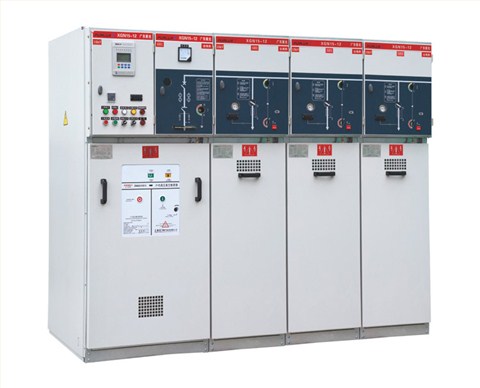

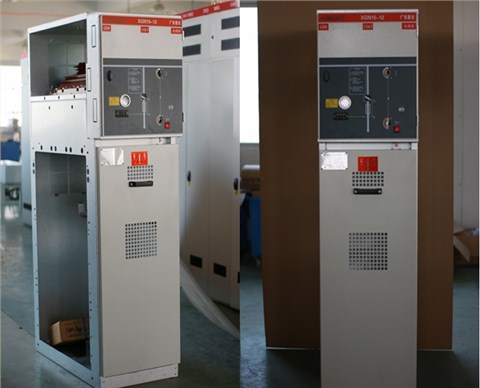

环网柜

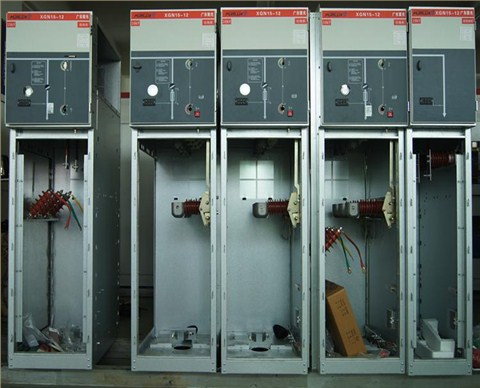

XGN15-12型单元式、模块化六氟化硫环网柜（简称环网柜）是新一代以SF6开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩允的高压开关柜。环网柜因为采用SF6负荷开关，又称SF6负荷开关柜/SF6开关柜，由控制室、母线室、电缆室组成。控制室安装SF6负荷开关操作机构可以通过操作机构控制电路开断，同时加装五防联锁防止误操作引发安全事故。母线室安装SF6负荷开关，通过铜排与其他环网柜连接在一起。柜子下部分是电缆室，可根据客户要求装配接地刀、一次熔断器、避雷器、电压互感器等元器件，同时预留电缆孔，电缆从下端接入柜内。

优势

1、结构简单，布局合理，使用安全，便于维护。
2、可以限制短路电流的幅值和时间。
3、可以可靠有效的保护变压器。
4、具有隔离开关功能，可装接地开关。
5、先进的计算机辅助设计，提高产品结构尺寸的标准性。

使用条件

海拔高度：<=1000m

相对湿度：<=95%

环境温度：-25~45度

使用场所：户内

耐受地震能力：<=8级

无火灾、爆炸危险，无严重污秽、化学腐蚀及剧烈振动的场所。

型号含义

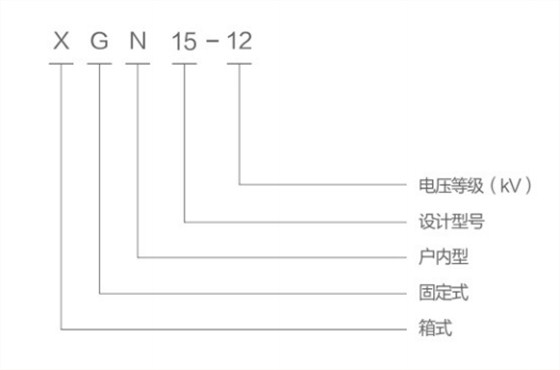

断路器柜型号含义

性能参数

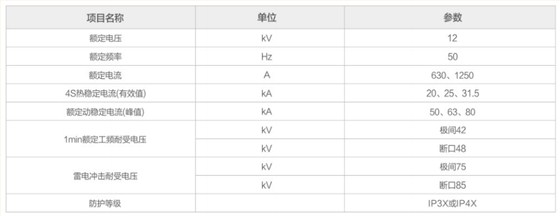

断路器柜性能参数

◇◇◇◇ 细节描述◇◇◇◇

Detail description

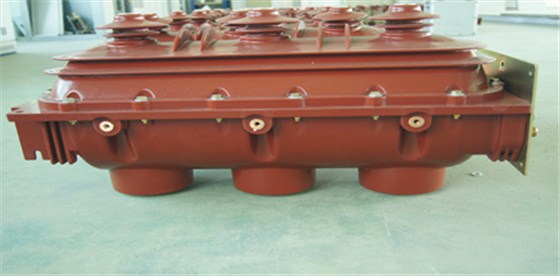

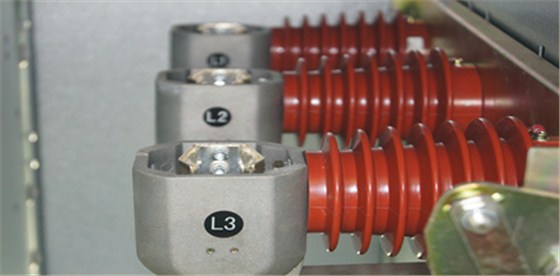

全封闭SF6负荷开关

环网柜主开关选用全封闭SF6负荷开关作为主开关，安装、维护方便，绝缘灭弧，主开关不易生锈腐蚀，使用寿命可达30年。

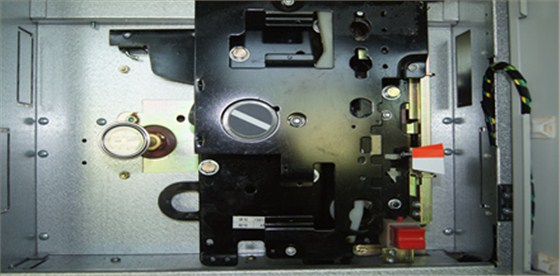

搭配操作机构更安全

高压环网柜主开关通过SF6负荷开关操作机构控制开断，可选择手动或电动操作，同时搭配五防联锁，更加安全、可靠。

采用高压熔断器双重保护

高压环网柜进线端选用高压熔断器与电缆连接，搭配陶瓷熔芯座，绝缘性能更好，可防止短路损坏设备。

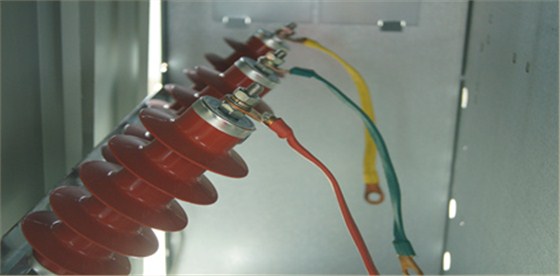

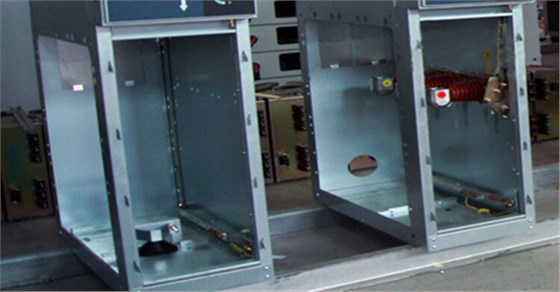

按需加配各类辅件

高压环网柜电缆室预留足够大的空间，方便接电缆的同时还可以根据不同客户需求增加高压避雷器、电压互感器、零序互感器、加热板、照明灯等。

◇◇◇◇ PK对比◇◇◇◇

PK comparison

紫光环网柜为何如此倍受信赖
Why do we trust it?

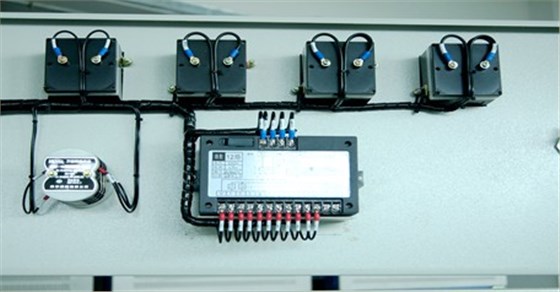

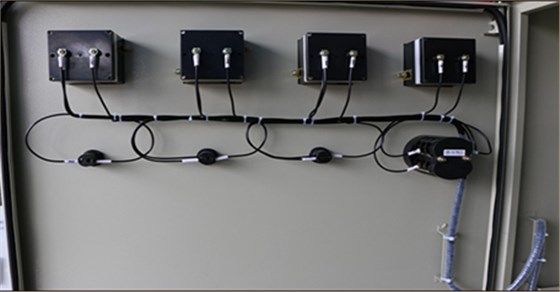

工艺优美: 紫光电气严格对待每一个细节，在保证质量的同时追求产品的美观，要求一次线、二次线工艺和走线统一、规范，符合大众审美。

走线生硬: 市场产品接线考虑成本，节省导线等辅材用料，工艺不符合大众审美，同时容易留下质量隐患，不方便维修。

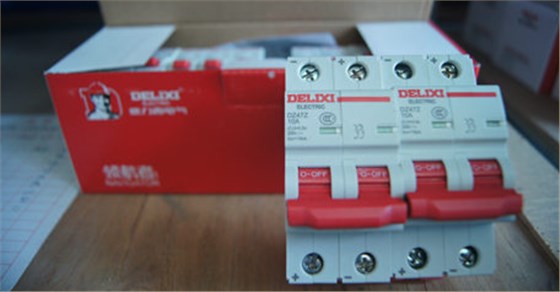

原装正品: 紫光电气所有微型断路器、导线、浪涌保护器、铜排等辅材，优选国内知名品牌，原装正品，保证每一个元器件都是优质正品原材料！

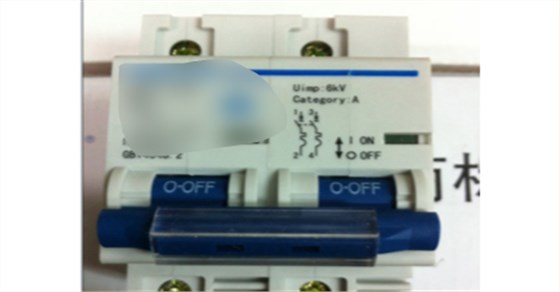

杂牌假货: 市场产品选用辅材品牌参差不齐，很多只考虑成本选用小众品牌材料，甚至使用冒牌假货，让客户误以为是正品，严重侵犯他人权益！

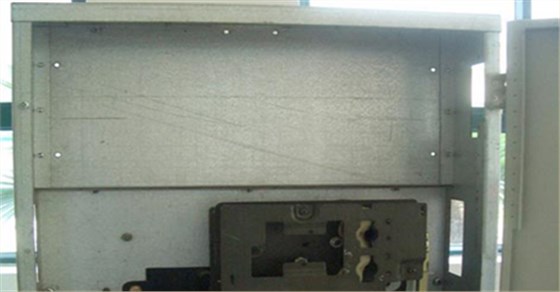

美观稳固: 紫光电气高低压开关柜外壳均选用上好的敷铝锌板，厚1.5mm，外壳较冷轧板更加坚固、稳定，耐腐蚀性、耐热性能好，喷漆不易掉色。

质软易腐: 市场部分企业为节约成本选用冷轧板做外壳，柜体稳定性不足，易晃动，使用2~3年就容易生锈，喷漆不平滑，且容易掉漆。

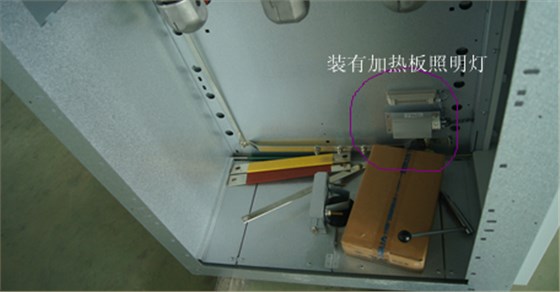

加量不加价: 紫光电气所有高压环网柜均在电缆室装有加热板和照明灯，方便维护和保持室内干燥，防腐蚀，延长使用寿命。

容易受潮: 市场产品大部分没有加装加热板和照明灯，加装另收费，因此给后期设备维护造成不便，若设备地处潮湿环境，柜体及相关元器件易被腐蚀，大大缩短使用寿命。

◇◇◇◇ 紫光优势◇◇◇◇

Purluxadvantage

产品详情优势图

紫光电气企业优势2

◇◇◇◇ 资质证书◇◇◇◇

Qualification certificate

紫光电气高压环网柜资质证书

◇◇◇◇ 工程案例◇◇◇◇

Engineering case

横沥职教城高低压开关柜

2012年横沥职教城项目正式指定紫光电气为横沥大学城项目电气设备供应商，共计15套电房，高低压开关柜一起200余台，合同金额达2000万。

紫光与兴业家居的故事

2013年紫光电气为兴业家居东莞分公司提供高低压开关柜、变压器等电气设备共计50余台，顺利通电运行，项目总额达500余万。

紫光助力万好食品横沥分店

2014年紫光电气成为万好食品横沥分店项目的电气设备供应商，为该项目提供高压环网柜、干式变压器、低压开关柜共计40余台，总共300余万。

◇◇◇◇ 公司介绍◇◇◇◇

Company introduction

紫光电气是什么？

紫光电气

一家集电气设备制造与电力工程安装于一体的电气供应商。

经历十年飞速发展，紫光电气从最开始的低压柜小作坊，成长为今天拥有充气柜、高压环网柜、断路器柜、中置柜、干式变压器、油浸式变压器、欧式箱变、美式箱变、GGD低压柜、GCK低压柜等20几类电气设备生产制造商。

同时拥有独立承装东莞市电力工程安装、施工能力，让利客户，成为东莞10kv电力工程安装公司。

荣誉资质

紫光电气成立至今荣获多项荣誉、产品证书一应俱全，供电局无障碍验收。我公司荣获高新技术企业、守合同重信用企业、民营科技企业等。

紫光电气介绍

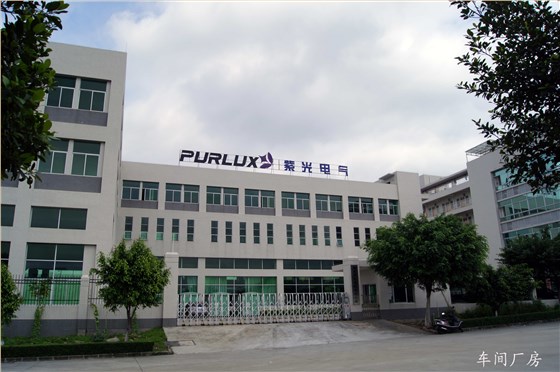

规模：紫光电气位于东莞茶山镇，注册资本10000万，拥有员工近100人，其中技术研发人员占比30%，是一家创新型企业。公司拥有一栋5层独立办公楼和一栋三层生产车间，在云南大理、广东清远、东莞桥头镇等地拥有分公司。

生产设备：紫光电气现有变压器，常规高压开关柜、低压开关柜，SF6充气柜和固体绝缘柜设备四条生产线，拥有全自动箔式绕线机、FLIT-300M环氧树脂真空浇注系统、SF6通用真空充气机、焊接机器手、三工位母线加工机、轻型液压母线折弯机等生产设备64台套；拥有全自动变比组别测试仪、局放测试屏蔽等检测设备仪器50台套。

业务范围：紫光致力打造全国市场，现在广东、广西、江西、海南、湖南、湖北、云南、贵州、四川等地拥有稳定客户群，在云南设有分公司。

企业文化：紫光电气追求“创电力设备行业领先品牌”的发展目标，弘扬“开拓、创新、拼搏、超越”的企业精神。愿与国内外朋友精诚合作，共创未来！

发展历程

2006: 紫光电气正式注册成立
紫光电气在东城区以“东莞三立电气有限公司”的名称正式注册成立，成为中国合法的电气企业。

2011: 正式更名紫光电气
公司由三立电气正式更名“广东紫光电气有限公司”，并迎来大发展的一年。

2012: 乔迁之喜
紫光电气正式从东城区迁往茶山镇，并新建占地面积5333平方米的厂房。
成立变压器部，正式生产干式变压器和油浸式变压器。

2013: 紫光电气荣获“广东省民营科技企业”称号
紫光电气荣获“高新技术企业证书”
紫光电气和ABB密切合作，获得ABB官方授予“ABB紧密合作伙伴证书”

2014: 加大资金投入
紫光电气董事长曾锦河先生增加对公司资产投入，注册资本由1000万增加到5000万，解决了公司发展过程中的资金问题。

2016: 成功加入国家电网供应商库
紫光电气经过多年发展和努力，在2015开始申请成为国家电网认可供应商，并于2016年通过审核，成功加入国家电网供应商库。

紫光团队风采

紫光团队

◇◇◇◇ 生产设备◇◇◇◇

Production equipment

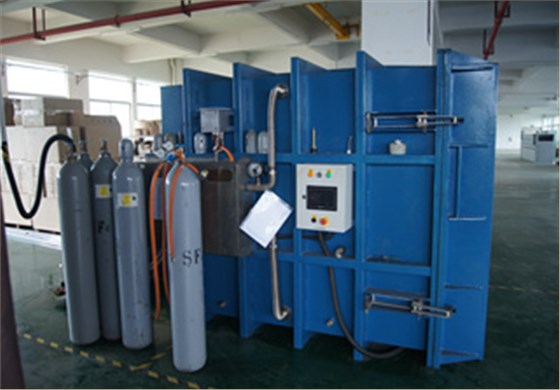

紫光电气通用真空充气机

通用真空充气机

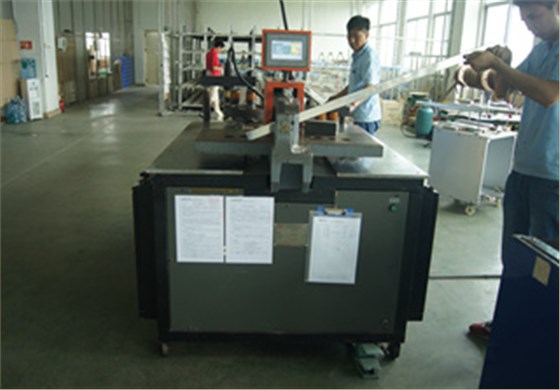

紫光电气多功能母线加工机

多功能母线加工机

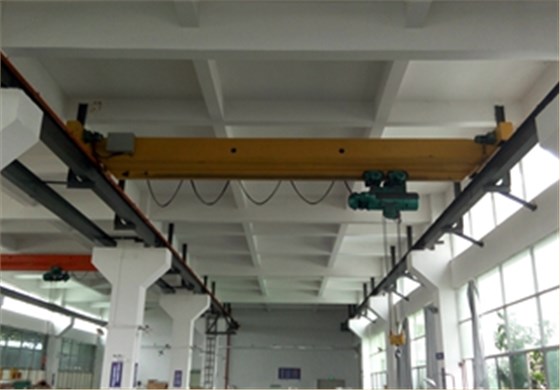

紫光电气单梁起重机

5t单梁起重机

◇◇◇◇ 常见问题◇◇◇◇

Common problem

问题1
紫光电气货期要多久？
答：紫光电气的货期一般是10~15天，因为产品多数是非标定制产品，从箱体到开关、断路器等元器件都需要向供应商下单采购，国内品牌元器件如德力西、正泰、天正等都需要7~10天的货期，元器件代理商也仅有少量现货，需要向厂家下单生产。所以元器件采购周期较长，导致货期较长。
问题2
你们是怎样送货的？包运费吗？
答：我们根据您这边产品数量和距离决定运货方式，东莞市和附近地区一般采用专车，量少的话也会用物流。外地的如果量大采用专车直达目的地，量少的话采用物流。无论哪种送货方式，我公司均承担运货费用。
问题3
如果下单，怎么付款？
答：如果您对我公司产品和价格都满意，我们先鉴定采购合同，签订合同后先付30%定金，产品做好后，发货前将余款70%付清。按照合同付款。
问题4
如果设备出问题，你们怎么解决？
答：我们在接到客户反馈问题后，先了解清楚现场情况，首先尝试通过电话沟通解决，如电话沟通解决不了，立即派售后人员赶赴现场，在2~72小时到达现场，如现场无法解决则返厂维修，如是我方责任，一律不收取任何费用。
问题5
是否包配电柜安装？
答：因距离问题我公司提供东莞市内安装服务，外地和距离较远地区，有需要可提供技术人员现场指导安装服务。
问题6
是否可以定做？
答：我公司提供来图定做服务，可根据客户提供电气系统图和相关要求定做产品。
