高压配电柜系统基础知识详解

作者：浏览：- 发布日期：2024-03-25 09:52:04【大中小】

紫光电气常见问题咨询热线：138-2690-2815

高压配电系统常用的电气设备有户外开闭所和高压开关柜。户外开闭所就是户外安装的开关设备，它只能对电流起到分流作用，不能改变进出线的电压等级。户外开闭所通常作为用户的高压分界点使用，给配电房高压进线柜提供高压驳接点。

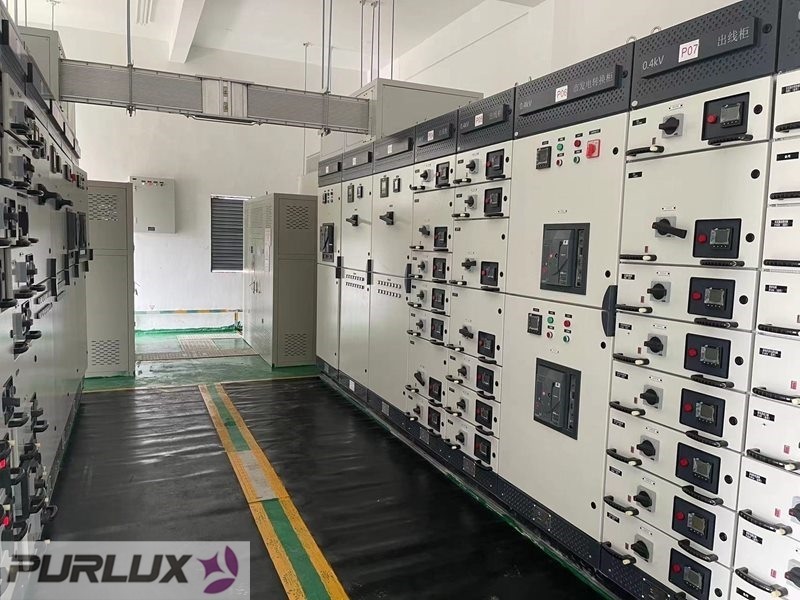

在茶山新建工厂用电要怎么申报

配电房简单来说就是分配电能的房间，可以起到保护、计量、分配电能的作用。高压电通过开闭所接到配电房的高压进线柜。配电房包括高压配电房、变压器房、低压配电房等，10kv电源通过高压配电房接入，经变压器房转换成400v低压电能，再通过低压配电房分配到负荷终端配电箱中。高压配电房主要有这几种开关柜：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜。

1、进线柜：从外部引进电源的开关柜，通常是接入10kv电源，然后送到10kv母线。

2、出线柜：是母线分配电能的开关柜，通常是送到下一级的变压器。

3、计量柜：主要组成是电流互感器、熔断器、电压互感器、带电显示器等，是高压电能的计量装置。

4、PT柜：组成有电压互感器、隔离刀、熔断器、避雷器。可用于测量电压为测量表计提供电压回路，还可以提供操作电源。

5、联络柜：也叫母线分段柜，是用来连接两段母线的设备。

6、隔离柜：是用来隔离两端母线用的隔离受电设备，它可以给运行人员提供一个可见的分断端口，方便检修和维护作业。

用户新建配电房可以根据现场实际情况考虑是否需要户外开闭所，高压电房内开关柜则根据用户需求合理设计配电方案。广东紫光电气有限公司是一家专业承接高低压配电系统设计、施工及设备生产的东莞电力安装公司。紫光电气具备合格的电力工程施工资质，长期承接东莞电力工程安装，熟悉东莞供电规范要求。紫光电气从配电方案设计、用电报装、设备生产供应、电力施工、竣工验收等一系列流程均涵盖在电力工程服务内，采用总价包干模式合作，欢迎咨询。
