紫光电气带您了解变压器中的铁心

返回列表 作者: 浏览:- 发布日期:2016-09-23 22:57:00【

紫光电气紫光动态

紫光电气资讯栏目条

铁心是电力变压器的基本组成部件,由铁心叠片、绝缘件和铁心结构件等组成。铁心本体是由磁导率很高的磁性钢带组成,为使不同绕组能感应出和匝数成正比的电压,需要两个绕组链合的磁通量相等,这就需要绕组内有磁导率很高的材料制造的铁心,尽量使全部磁通在铁心内和两个绕组链合,并且使只和一个绕组链合的磁通尽量少。

为减小励磁电流,铁心做成一个封闭的磁路,铁心又是安装线圈的骨架,对于变压器的电磁性能、机械强度和变压器噪声是极其重要的部件。

铁心叠片由电工磁性钢带叠积或卷绕而成,铁心结构件主要由夹件、垫脚、撑板、拉带、拉螺杆和压钉等组成。结构件保证叠片的充分夹紧,形成完整而牢固的铁心结构。叠片和夹件、垫脚、撑板、拉带和拉板之间均有绝缘件。铁心叠片引出接地引线接到夹件或通过邮箱到外部可靠接地,铁心不允许存在多点接地的情况。大型变压器铁心下夹件利用邮箱的定位钉定位,铁心上部有撑板上的定位件与邮箱配合定位。

为了降低变压器的空载损耗和空载电流,铁心除采用具有高导磁晶粒取向冷轧电工磁性钢带制造外,在结构上也相应的采取一系列措施,采用斜接缝无孔绑扎铁心,以适应冷轧取向磁性钢片的方向性和采用磁路对称的铁心结构等。

铁心被绕组遮盖住的部分成为铁心柱,其他未被绕组围住构成磁通闭合路径的部分成为铁轭。由铁心柱和铁轭确定的空间是铁心窗口,铁心窗口的大小与绕组的数量和截面积有关。

变压器铁心一般分为两大类,即壳式铁心和心式铁心。而每类铁心中又分为叠铁心和卷铁心两种。其中由片状电工钢带逐片叠积而成的成为叠铁心;卷铁心是用带状材料在卷绕机上的适当形状模具连续绕制而成。另外还有双框铁心,即大小框结构,但现在由于均采用优质冷轧电工磁性钢带,钢带的宽度已能满足心柱和铁轭宽度的要求,故很少采用双框(大小框)铁心。此外,还有新型的双框和多框结构,如单相双框及三相四框结构等。

若按变压器的相数分,单相变压器的铁心统称为单相铁心,三相变压器的铁心统称为三相铁心;还可按变压器铁心的柱数、框数等进行分类。

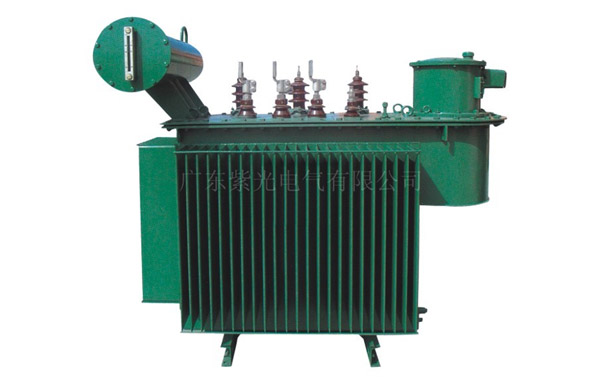

有载调节电力变压器
