紫光提醒您:高低压配电柜改造过程需注意

返回列表 作者: 浏览:- 发布日期:2016-09-25 23:20:00【

紫光电气紫光动态

紫光电气资讯栏目条

通常因为现有的变电所高压配电柜或低压配电柜属于老化设备,质量标准达不到现有供电要求,各种操作机构不灵活,保护不够灵敏可靠,安全系数比较低,因此需要对其进行更新改造。紫光电气今天就来为大家讲解一下这个更新过程中的相关准备与标准。

施工前,必须对新设备的质量、性能、资料(产品合格证、安全标志证和说明书)等进行验收,验收合格后方可同意更换使用。变电所施工不影响矿井正常通风和排水,为确保主扇和水泵正常运行,用来自贾峪的一趟高压线路(2回路)对矿井正常供电。拆除1回路配电设备上的线路,然后将需要更换的配电设备抬出室外,并摆放到指定位置。

1、对电缆沟进行清理,以方便新配电设备安装后接线。

2、安装新配电设备,安装完毕后进行线路连接,并检查各种保护是否灵敏可靠,安装是否合格,检验合格后方可对1回路电源搭伙并网。

3、根据以上方案,用1回路供电,停2回路电源进行施工。

4、新配电设备并网后,1回电源和2回电源分别投入运行、并检查相序。

5、新配电设备保护定值一经设定和调校、严禁任何人私自改动。

6、新配电设备并网后进行试验检测。

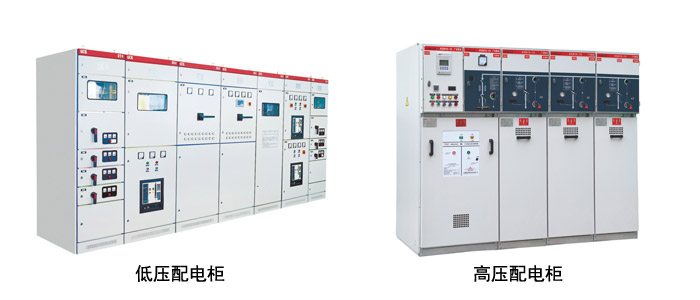

高低压配电柜

质量标准:

1、配电设备安装稳固,盘内设备与各构件间连接牢固。

2、配电设备的接地应牢固良好,装有电器且可开启的柜门,应以软导线与接地金属构架可靠的连接。

3、配电柜内布线要横平竖直,螺丝不能有松动,线头接触良好。柜内各元件固定可靠,触头无氧化,无毛刺。

4、电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。

5、电缆芯线和所配导线的端部均应标明其回路编号;编号应正确,字迹清晰且不易脱色。

6、配线整齐、清晰、美观;导线绝缘良好,无损伤。

7、柜内的导线不应有接头,每个端子板的每侧接线一般为一根,不得超过两根。

8、使用于连接可动部位(门上电器、控制台板等)的导线应采用多股软导线,敷设时应有适当余度。线束应有加强绝缘层(如外套塑料管等)。与电器连接时,端部应绞紧,不得松散,断股。 在可动部位两端,应用卡子固定。

9、引进柜内的控制电缆及其芯线应排列整齐,避免交叉,并应固定牢固,避免所接的端子板受到机械应力。

10、铠装电缆的钢带不应进入柜内;铠装钢带切断处的端部应扎紧。

11、柜内的电缆芯线,应接垂直或水平有规律地配置,不得任意歪斜交叉连接;备用芯应留有适当余度。
